HL-46FY
詳細內容
高性能車削中心
HY-36FY / HL-45FY 車削中心設定了高性能、高精密車削的新標準，將把您的工件質量和制造能力帶到一個全新的高度。作為高性能的車削中心，其精確度，穩定性，高效率和可靠性四大要素缺一不可。我們確定此款高性能車削中心將為客戶帶來超乎想象的價值。
|
|
| 項目 | HL 36FY | HL 46FY | 單位 | |
|---|---|---|---|---|
主軸 | 主軸鼻端規格 | A2-4 | A2-5 | mm |
| 主軸通孔直徑 | 46 | 56 | mm | |
| 主軸貫穿孔徑 | 36 | 46 | kw | |
電器參數 | 主軸馬達功率 | 5.5 | 5.5 | rpm |
| 主軸最高轉速 | 3000 | 3000 | kw | |
| X軸伺服馬達功率 | 1.3 | 1.3 | kw | |
| Z軸伺服馬達功率 | 1.3 | 1.3 | kw | |
| Y軸伺服馬達功率 | 0.85 | 0.85 | kw | |
| A軸伺服馬達功率 | 0.85 | 0.85 | kw | |
| B軸伺服馬達功率 | 0.85 | 0.85 | kw | |
加工范圍 | 最大床身旋徑 | Φ300 | Φ300 | mm |
| 最大車削長度 | 200 | 200 | mm | |
| 最大加工直徑 | 200 | 200 | mm | |

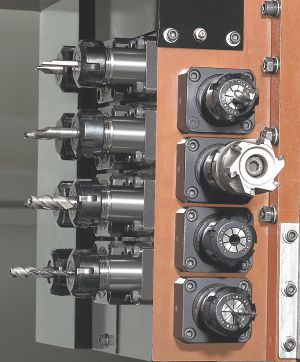

動力刀 | 動力刀規格 | Er25 | Er25 | |
| 動力刀最大裝夾直徑 | Φ16 | Φ16 | mm | |
| 動力刀最高轉速 | 3000 | 3000 | rpm | |
| 動力刀數量 | 徑向4+軸向4 共8 | 徑向4+軸向4 共8 | ||
X/Y/Z軸移動率和精度 | X軸行程 | 450 | 450 | mm |
| Y軸行程 | 240 | 240 | mm | |
| Z軸行程 | 350 | 350 | mm | |
| X/Y/Z軸移動快移 | 24 | 24 | m | |
| X/Y/Z軸重復精度 | 0.003 | 0.003 | mm | |
重量 | 2550 | 2660 | kg | |
